RV-03/04容积式换热器系列

(一)产品介绍

RV-03、RV-04系列容积式换热器是从专业建筑设计院引进的新型***换热器。适用于一般工业及民用建筑的热水供热系统，热媒为热水。

其特点有:

1、采用小管径换热束，热媒二级换热:

2、罐内增设导流、阻流装置，***提高传热系数;

3、采用新型换热管束，多流程，热媒利用***、节能;

4、热媒温降大，为同类标准罐的1.2-2倍;

5、冷水区域小，容积利用率达 90%。

(二)设计使用说明

1、被加热水出口温度不得高于 75℃，实际使用时，为延缓结垢，被加热水温度宜控制在50-60℃之间。为使运行更安全，热媒出水管上须装设疏水阀。

2、材质:壳体可按用户要求，选择不锈钢材料或者碳钢内衬复合材料;换热U型管材料分紫铜管和不锈钢管。

3、RV-03产品采用钢制鞍式支座，一般做高H=300mm 的混凝土支墩:RV-04采用支承式支座，一般做高H=200mm的混凝土支。

4、换热器应安装安全装置。装设安全阀时，安全阀开启压力应不超过设计压力(订购安全阀时应申明)，安全阀的安装和使用应符合国家相关规定。

容积式换热器、半容积式换热器、浮动盘管式换热器

一、别名：（半）容积式水水换热器、（半）容积式汽水换热器、（半）容积式水加热器、导流型（半）容积式换热器、导流型（半）容积式水加热器、浮动盘管容积式换热器、浮动盘管式汽水换热器、水平浮动盘管换热器；

二、用途：酒店、医院、学校、商场、工厂、体育馆、泳池、集中供热水洗浴用；

三、材质：壳体碳钢内衬SUS444/SUS304不锈钢、壳体碳钢内衬T2紫铜；

壳体SUS304不锈钢、壳体SUS316L不锈钢；

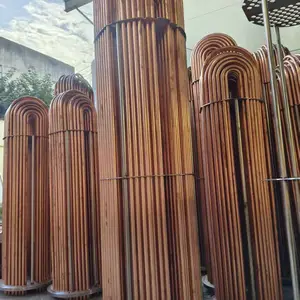

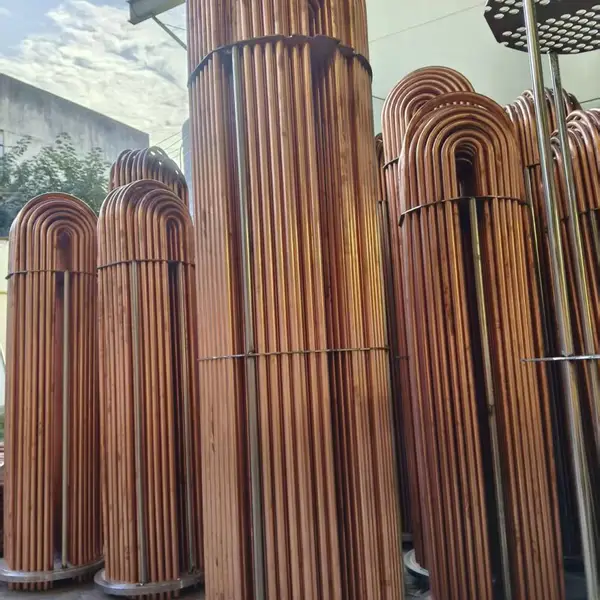

换热管束（盘管）为T2紫铜管、304（444、316）不锈钢管；

四、容积：0.8m?~25m?不等（定制各需求容积）；

五、类型：立式、卧式、容积式、半容积式、浮动盘管型（DFHRV）；

六、压力：

管程0.4MPa、0.6MPa、1.0MPa、1.6MPa、2.0MPa；

壳程0.4MPa、0.6MPa、1.0MPa、1.6MPa、2.0MPa；（可定制各承压需求）

七、热源：太阳能、蒸汽锅炉、热水锅炉、空气型热泵；等相关设备！

八、型号注明：RV-03-5H(0.4/1.0)   RV-容积式、03-卧式、5-立方、H-水水换热、0.4/1.0-管程压力0.4MPa壳程压力1.0MPa

RV-04-5S(0.4/1.0)   RV-容积式、04-立式、5-立方、S-汽水换热、0.4/1.0-管程压力0.4MPa壳程压力1.0MPa

HRV-01-5H(0.4/1.0)  HRV-半容积式、01-卧式、5-立方、H-水水换热、0.4/1.0-管程压力0.4MPa壳程压力1.0MPa

HRV-02-5S(0.4/1.0)  HRV-半容积式、02-立式、5-立方、S-汽水换热、0.4/1.0-管程压力0.4MPa壳程压力1.0MPa （可定制各类型号）

汽水交换容积式换热器热媒为蒸汽≤152℃； 水水容积式换热器热媒为高温热水≤95℃

九、交货周期：4-30天；
